BAYTEK Mühendislik olarak, basınçlı ekipmanlar ve mekanik sistemlerinizin uluslararası güvenlik ve tasarım standartlarına uygunluğunu sağlamak amacıyla detaylı mühendislik analizleri gerçekleştiriyoruz.

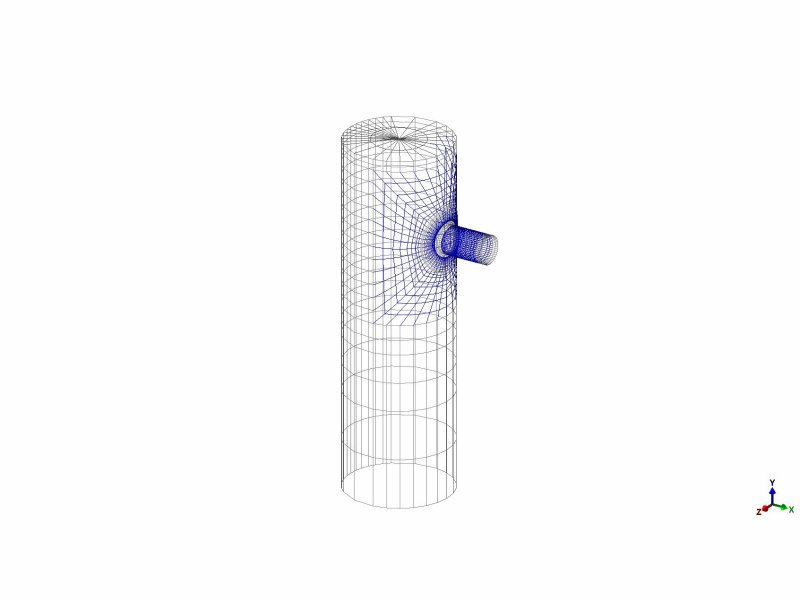

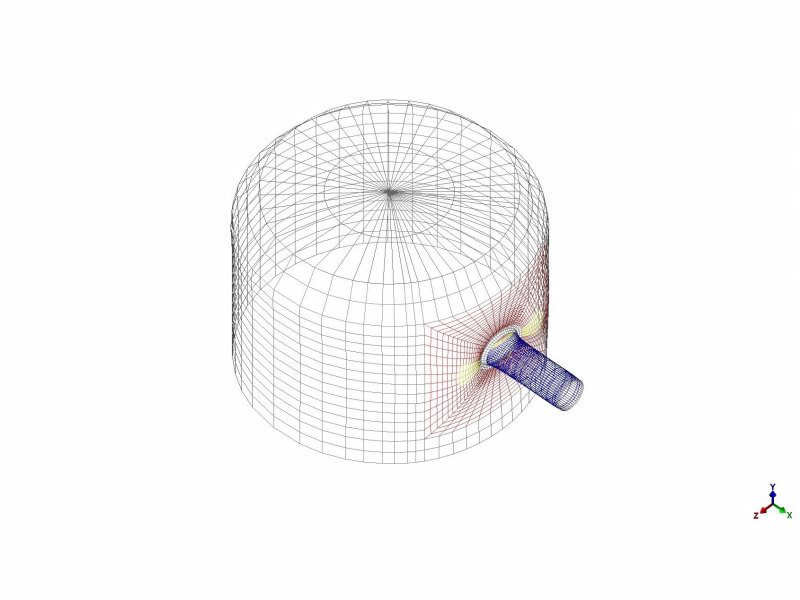

ANSYS, CAESAR II, PV Elite, TANK, GT STRUDL ve NozzlePRO gibi global ölçekte kabul görmüş yazılımlar kullanılarak şu alanlarda analiz hizmeti sunmaktayız:
- Basınçlı kaplar
- Depolama tankları
- Isı değiştiriciler
- Borulama sistemleri
- Çelik yapılar
Analizlerimiz, EN 13445, EN 13480, ASME Section VIII Div.1 & 2, ASME B31.3 gibi standartlara tam uyumluluk hedefiyle yapılmakta; böylece güvenli, verimli ve yönetmeliklere uygun tasarımlar elde edilmesi sağlanmaktadır.

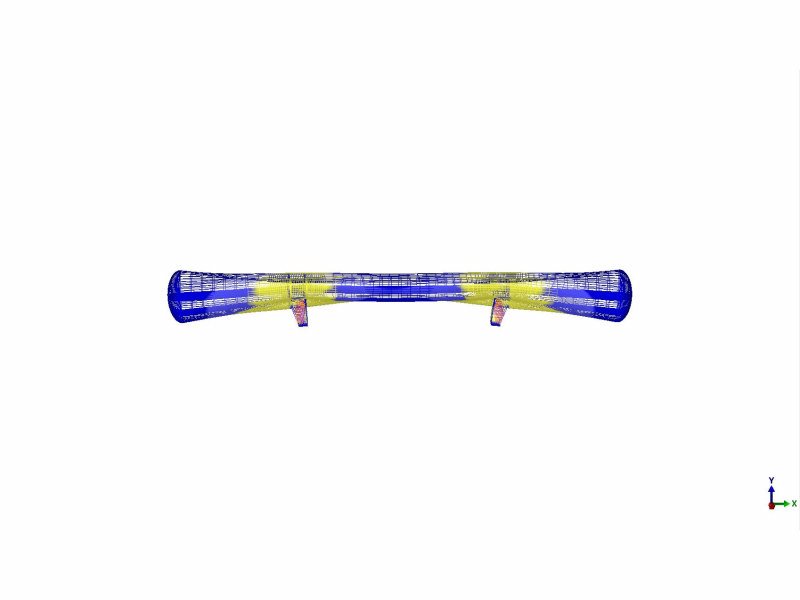

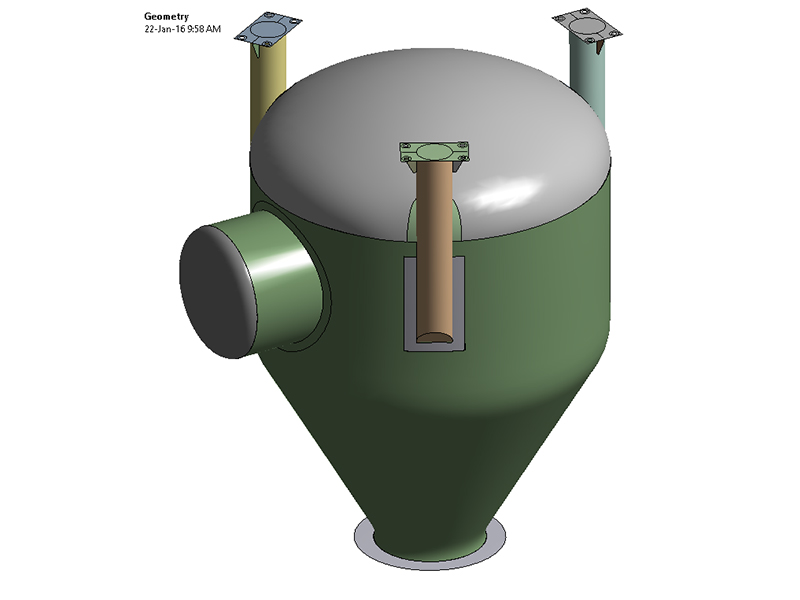

ANSYS

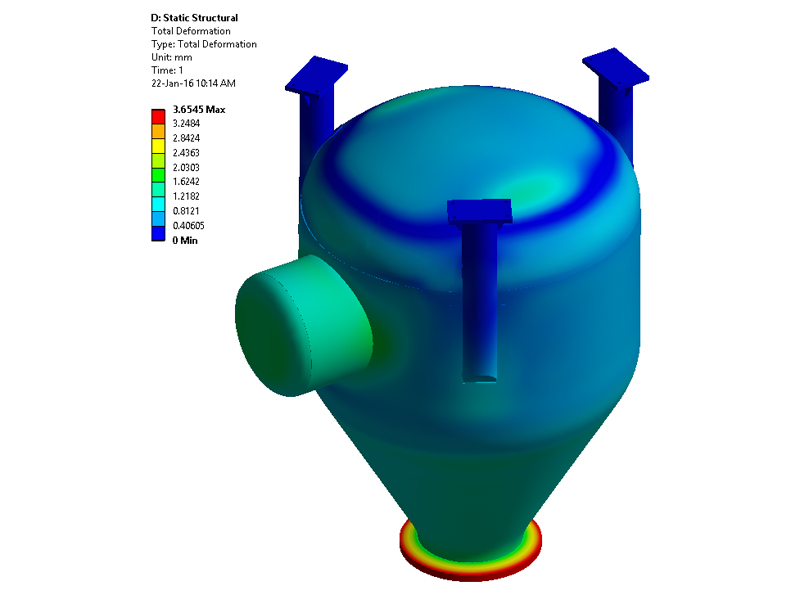

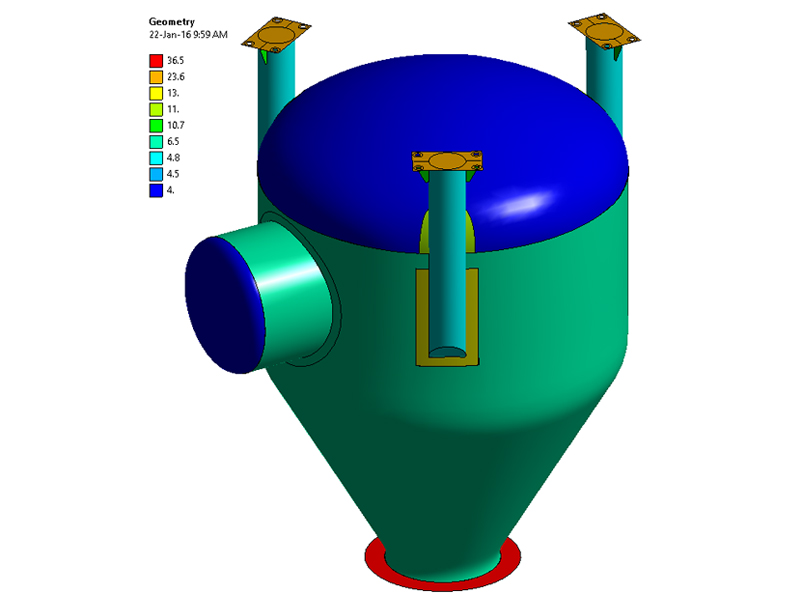

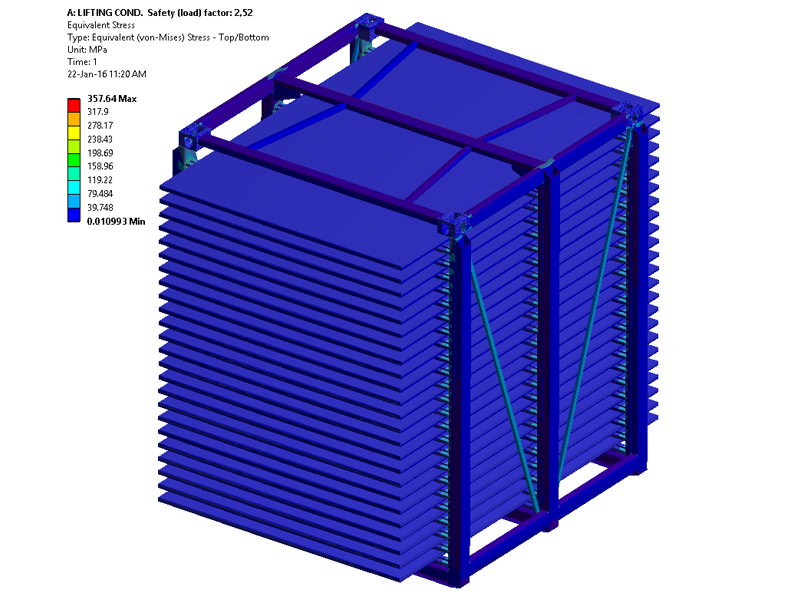

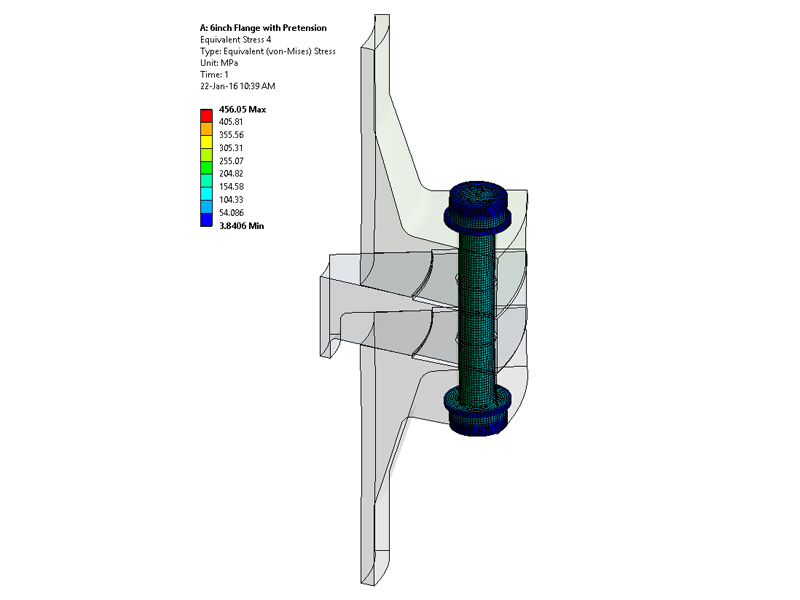

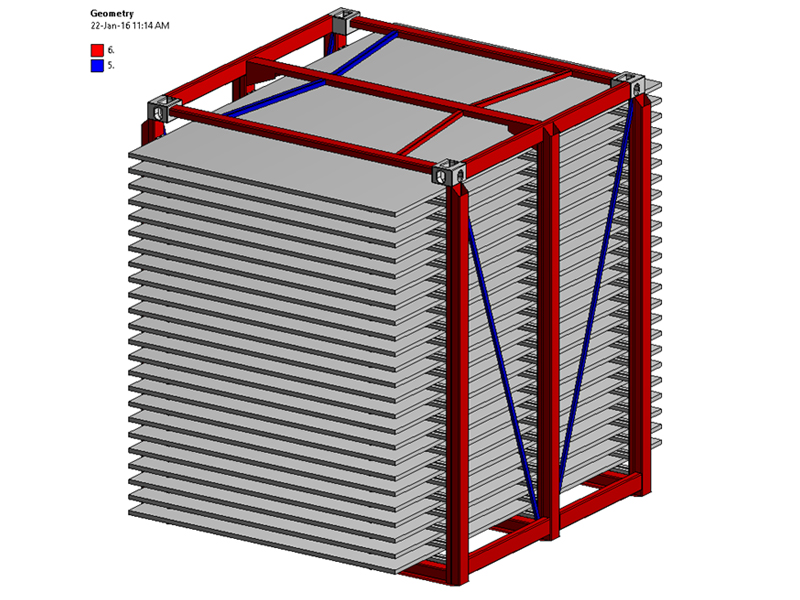

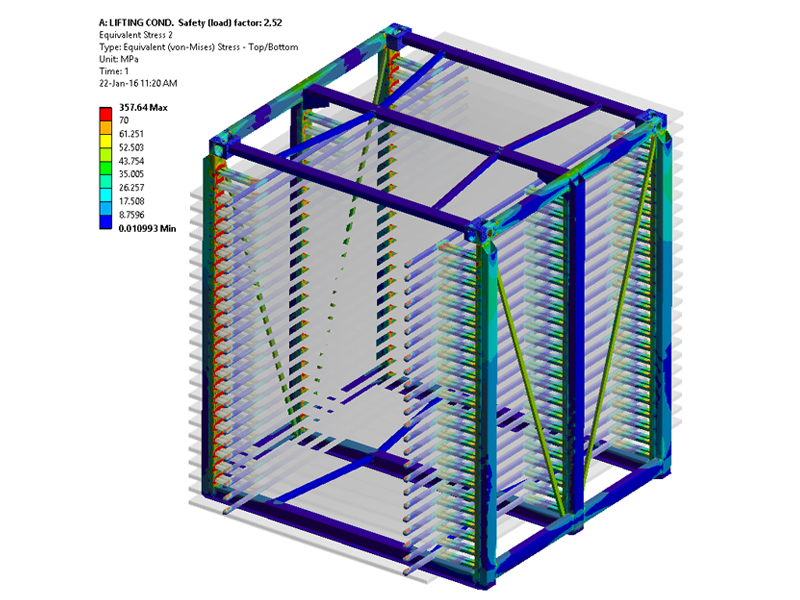

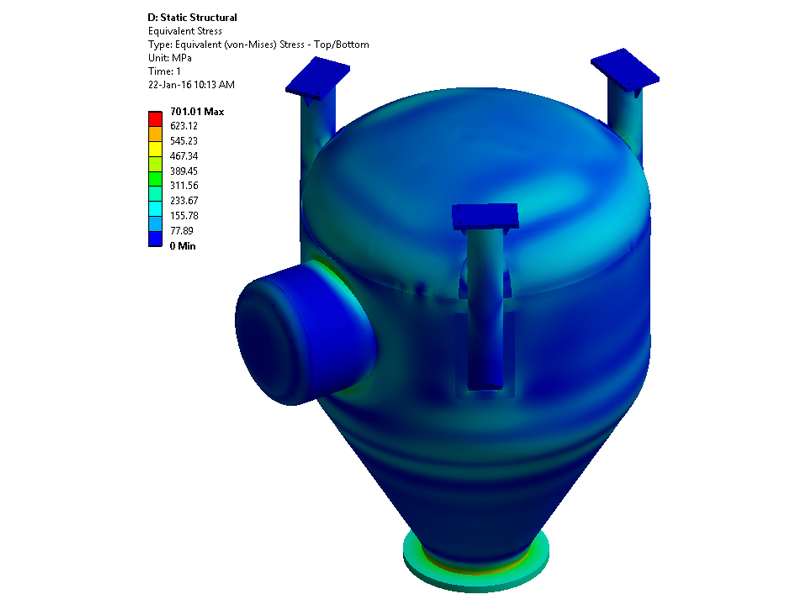

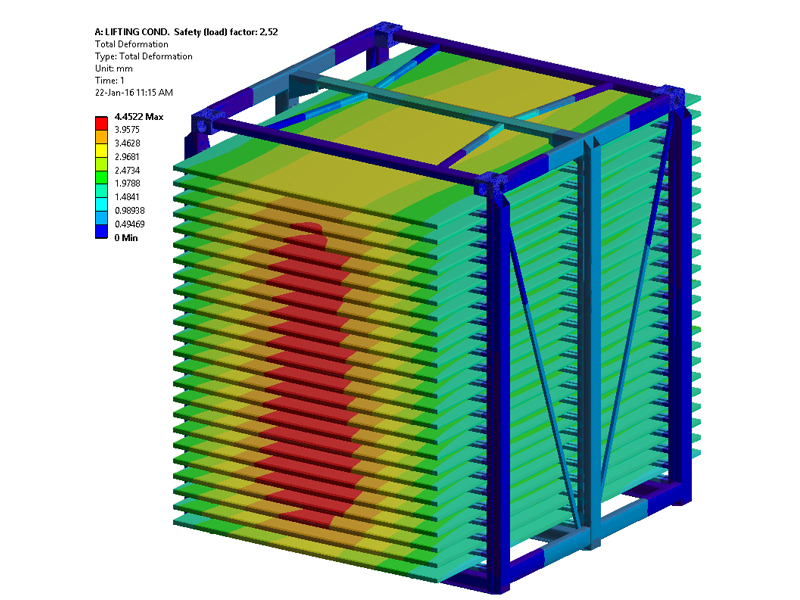

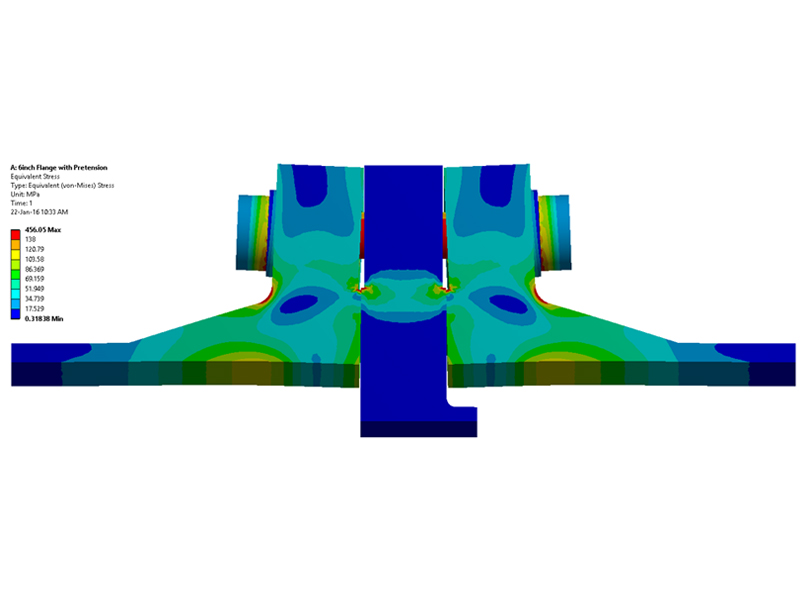

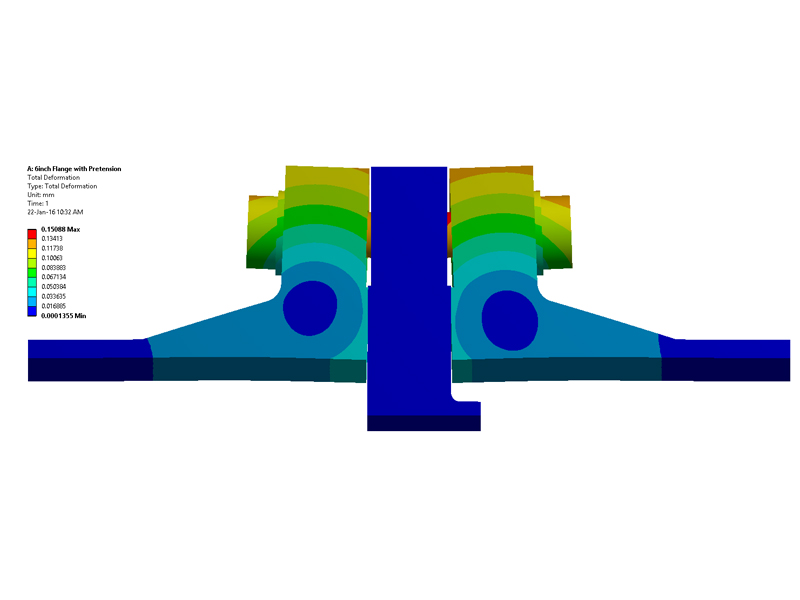

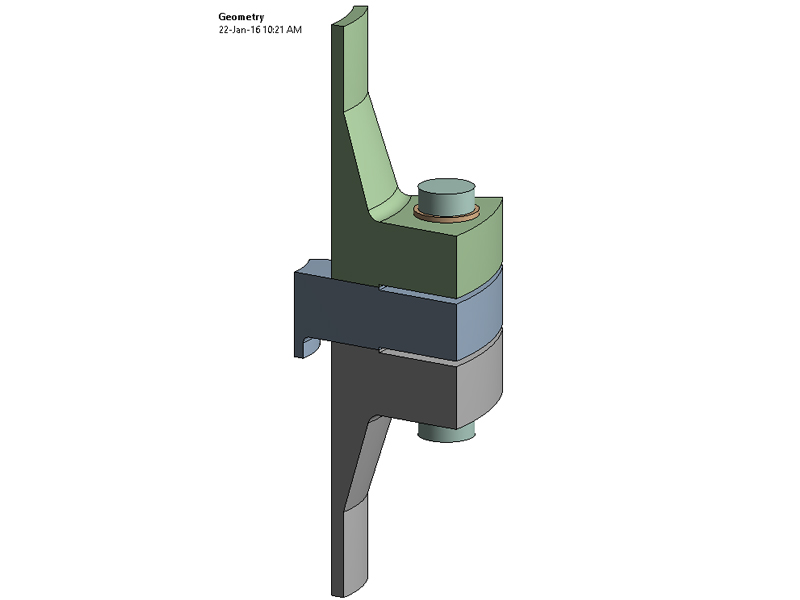

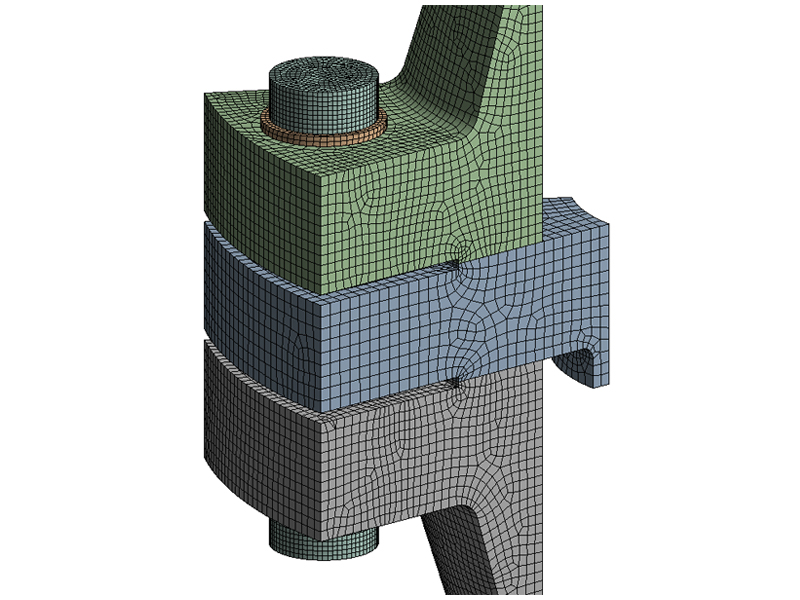

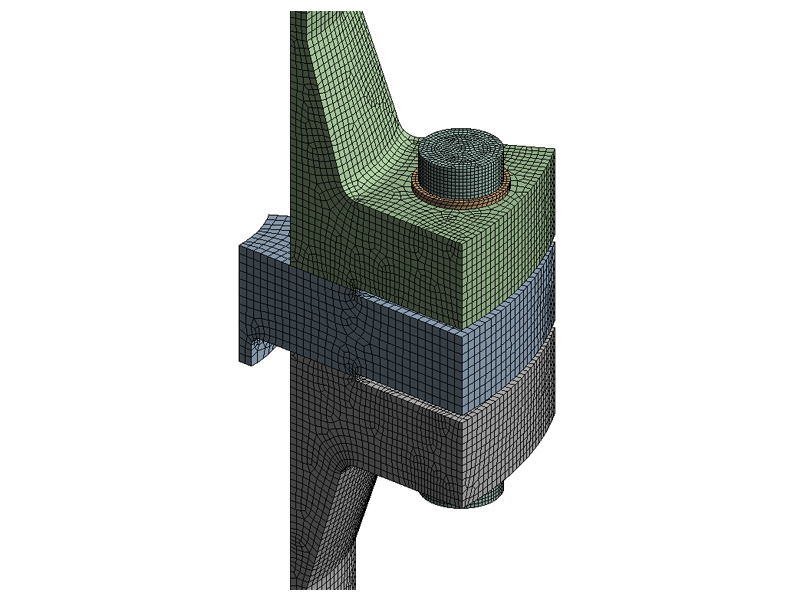

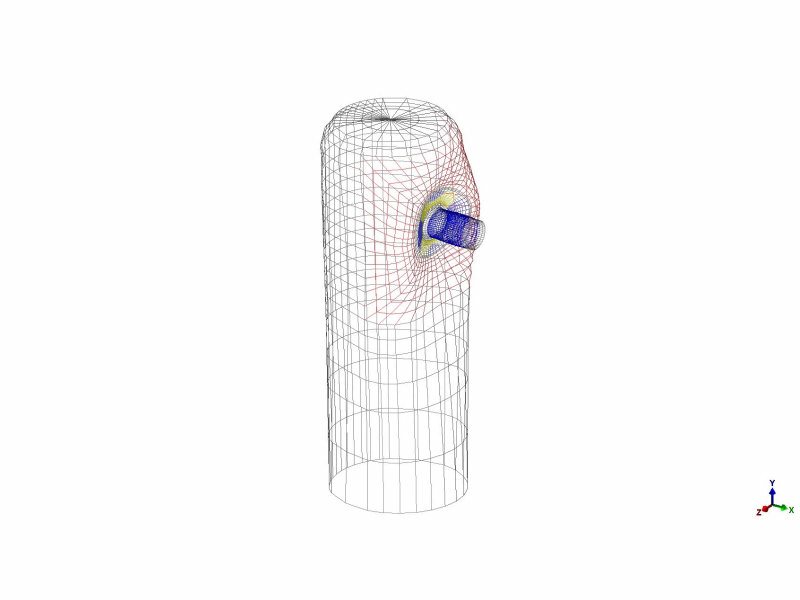

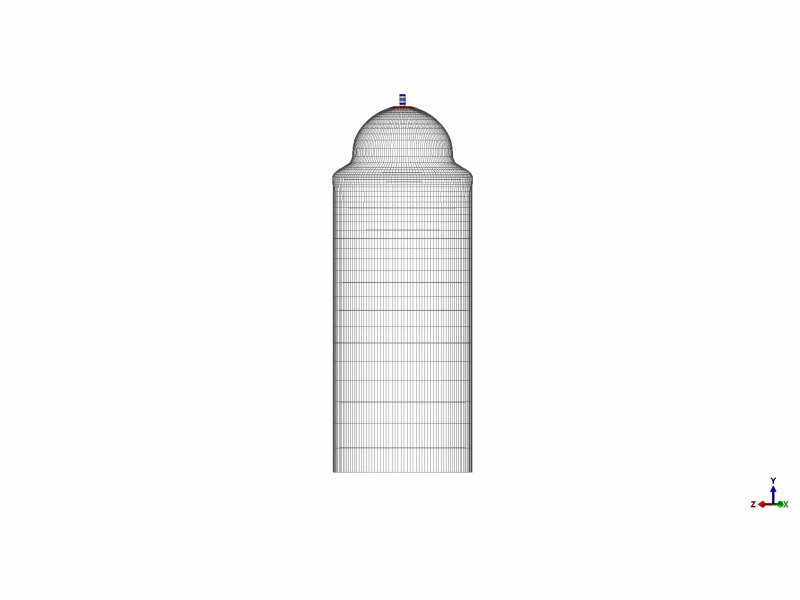

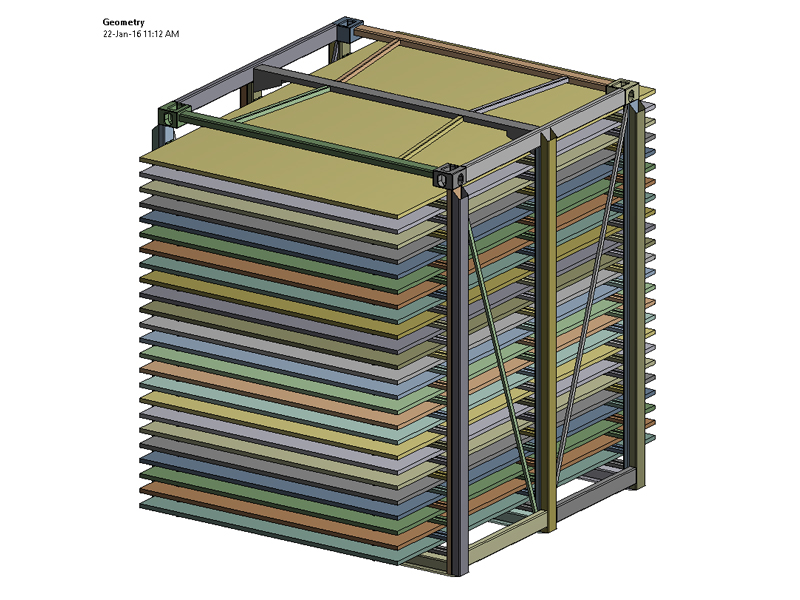

ANSYS, dünya çapında mühendislik analizleri için en çok tercih edilen sonlu elemanlar (FEA) yazılımıdır. Yapısal, termal, akışkanlar dinamiği ve elektromanyetik simülasyonları sayesinde ürün geliştirme süreçlerinde kritik rol oynar. Karmaşık geometriler ve yükleme durumlarında yüksek hassasiyetli analizler yapabilir.
Baytek Mühendislik olarak, özellikle yapısal dayanım, yorulma ve termal analiz gerektiren projelerimizde ANSYS yazılımını aktif olarak kullanıyor; ürün ve ekipmanlarımızın güvenilirliğini bu ileri düzey simülasyon teknolojisi ile garanti altına alıyoruz.

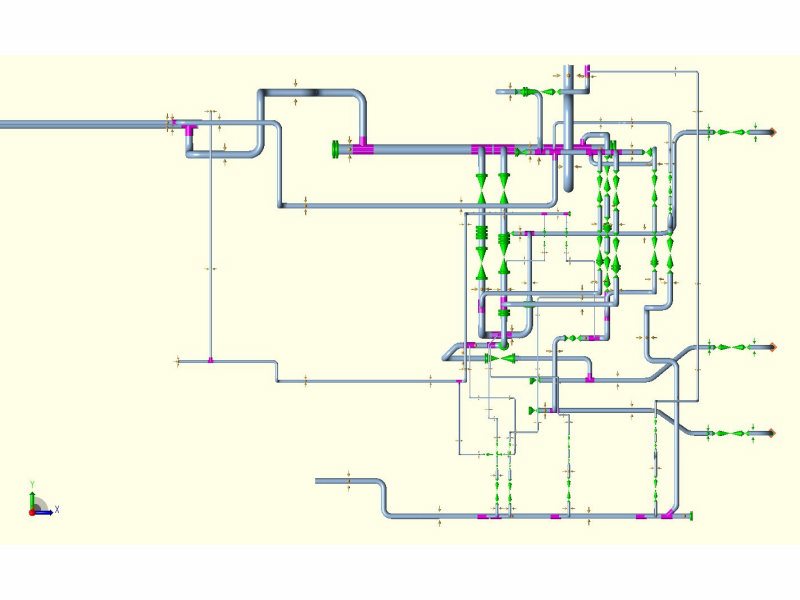

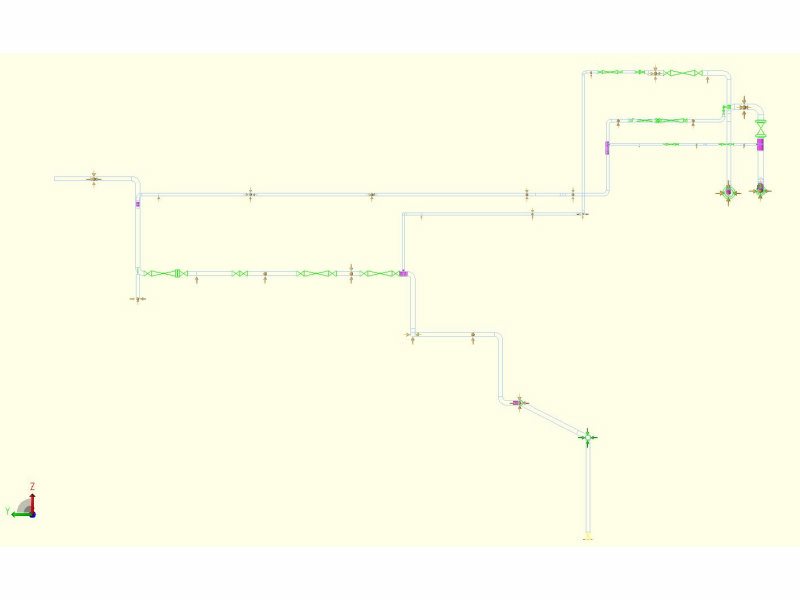

CAESAR II

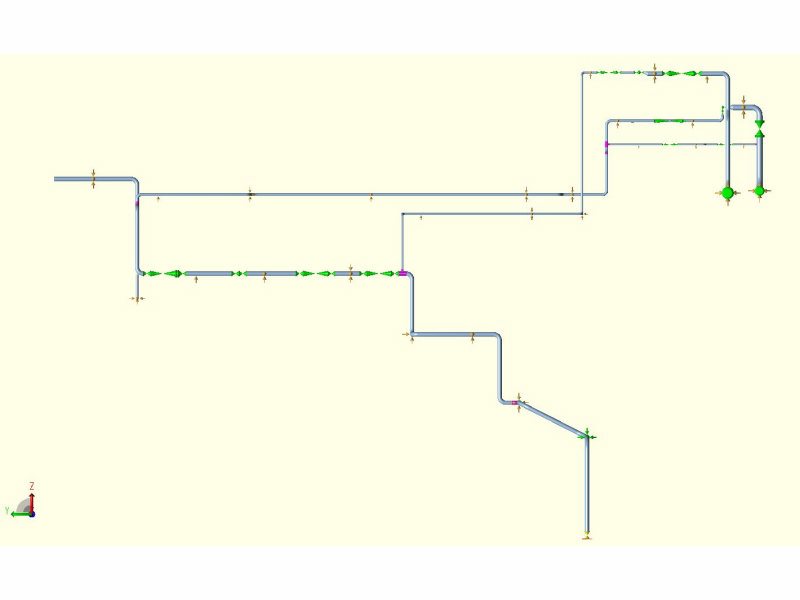

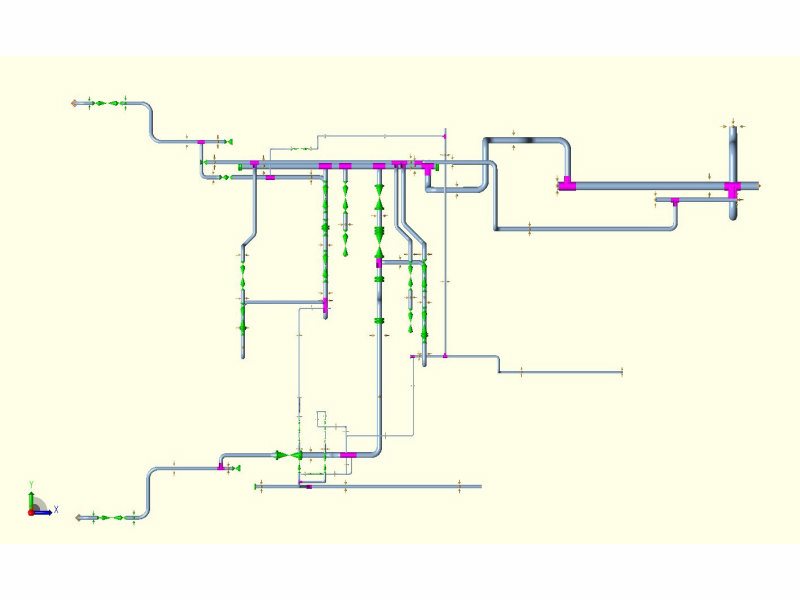

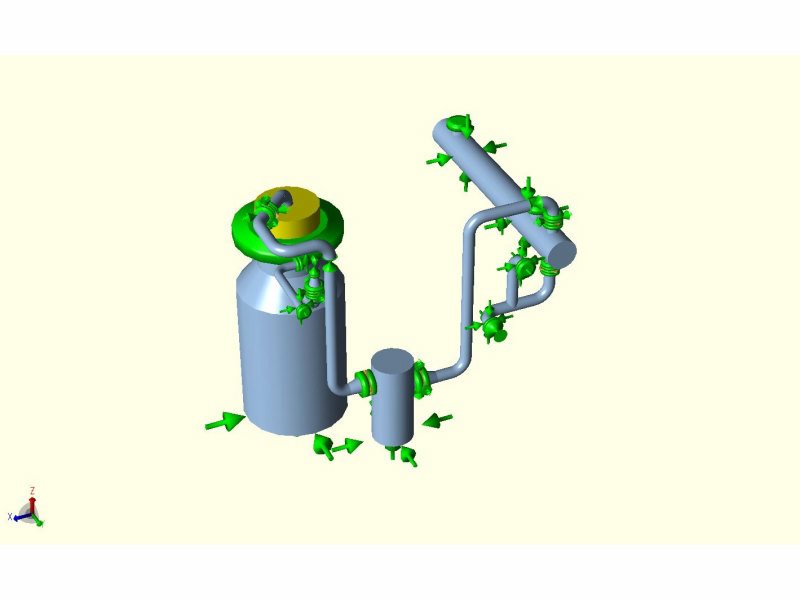

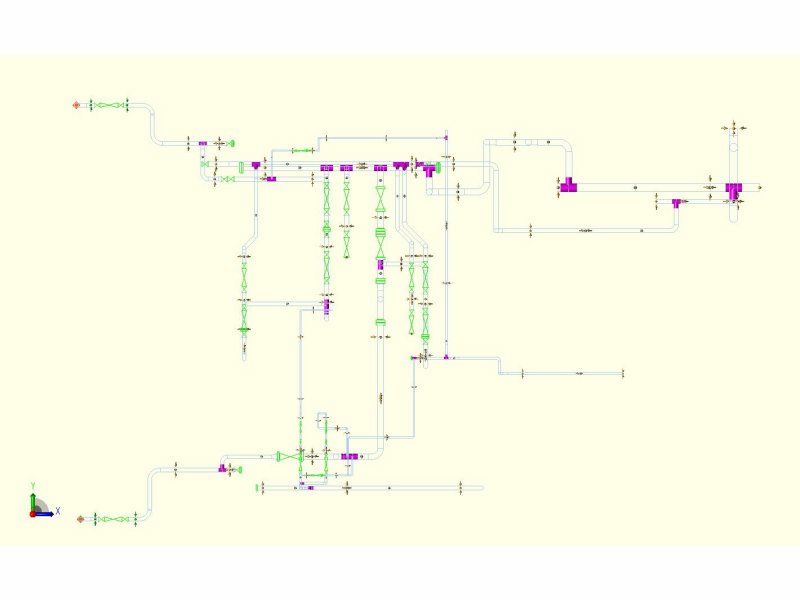

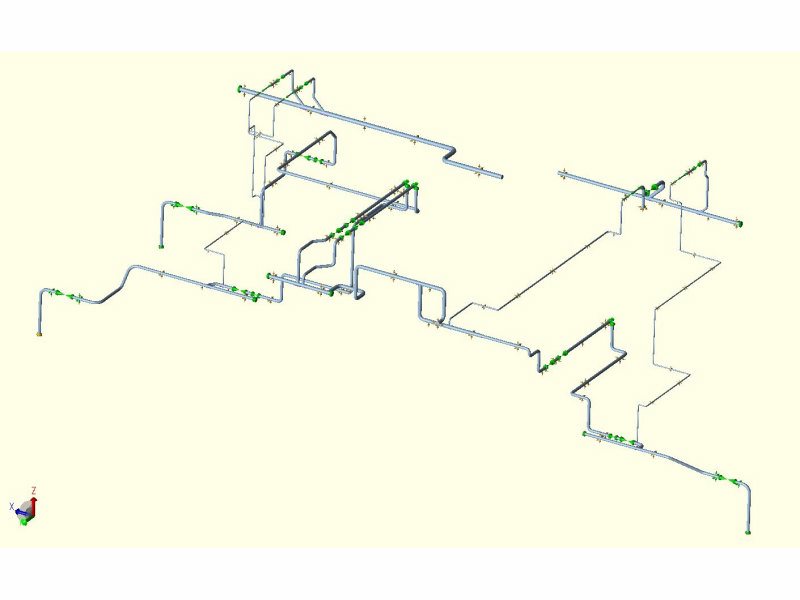

CAESAR II, boru hatlarının statik ve dinamik yükler altında analiz edilmesi için dünya genelinde kabul görmüş, sektör lideri bir yazılımdır. Boru sistemlerinde sıcaklık, basınç, deprem, rüzgar gibi farklı yükleme türlerinin etkilerini detaylı bir şekilde değerlendirebilir. ASME, EN ve diğer uluslararası kodlarla uyumlu sonuçlar sağlar.
Baytek Mühendislik olarak, boru hatlarının güvenliğini ve uzun ömürlü kullanımını sağlamak amacıyla CAESAR II yazılımını standart analiz çözümümüz olarak aktif bir şekilde kullanıyoruz. Projelerimizde boru gerilmelerini, yer değiştirmelerini ve destek reaksiyonlarını detaylı olarak bu programla değerlendiriyoruz.

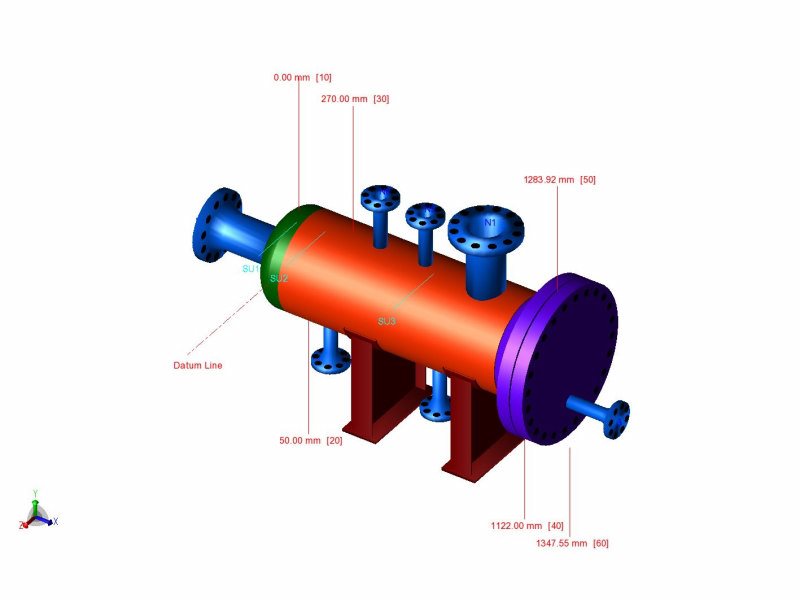

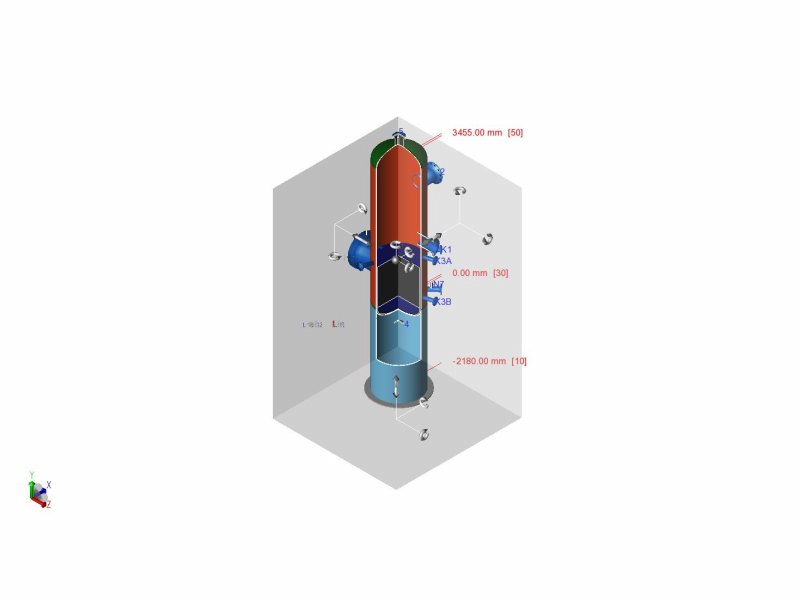

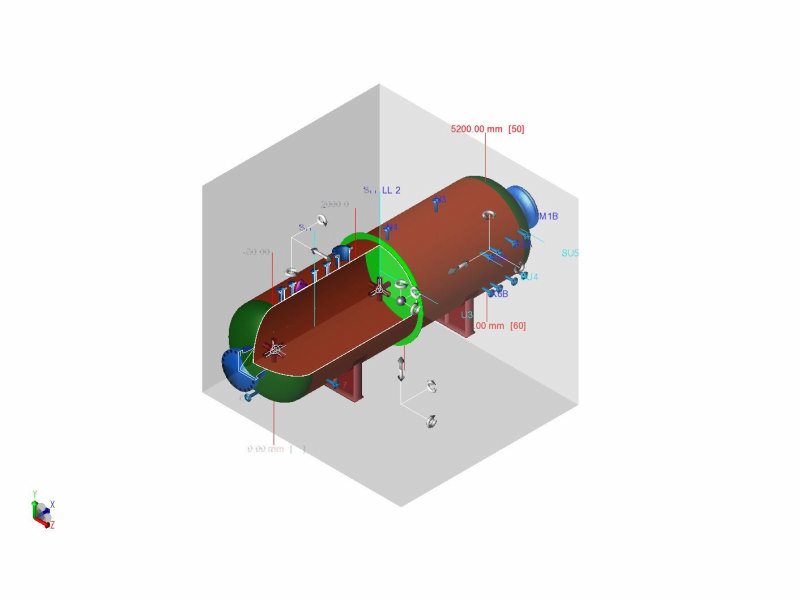

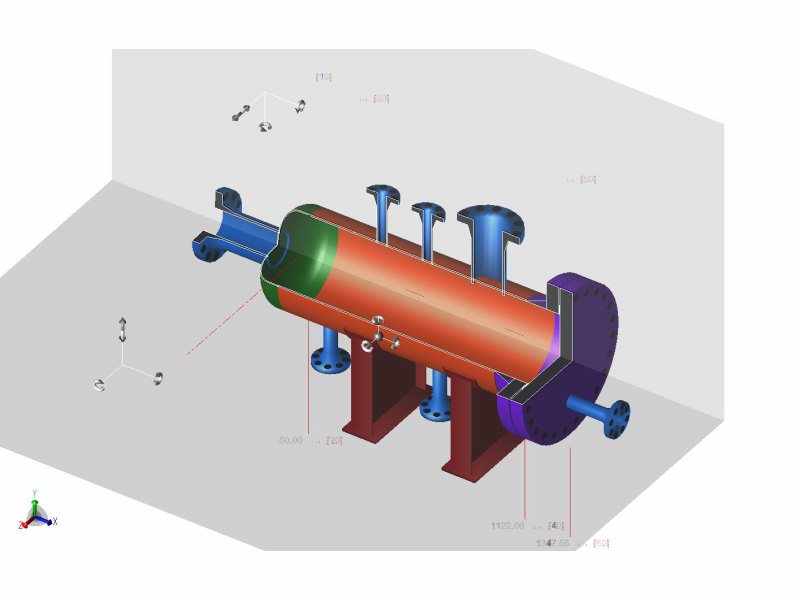

PV Elite

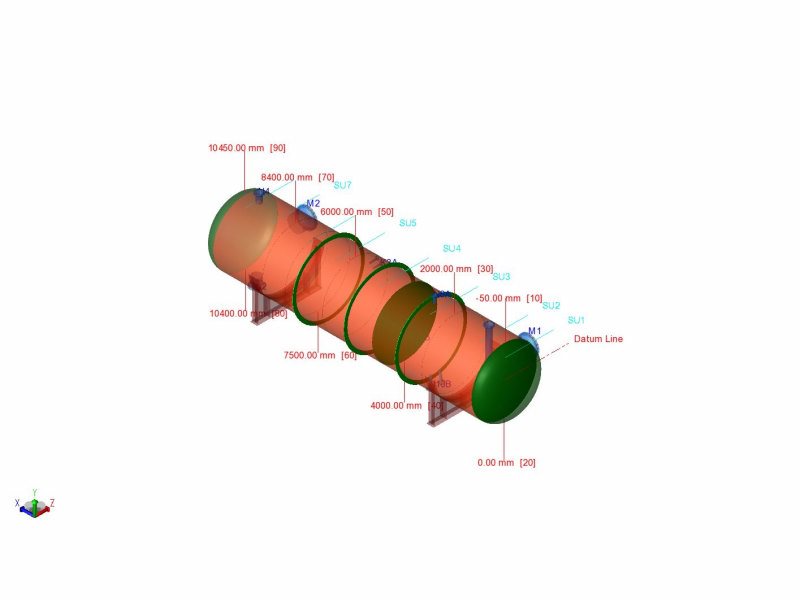

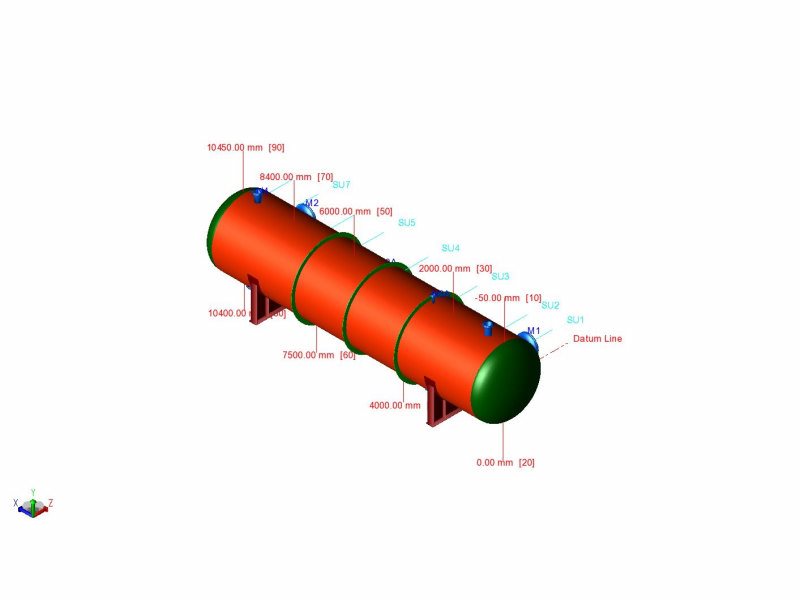

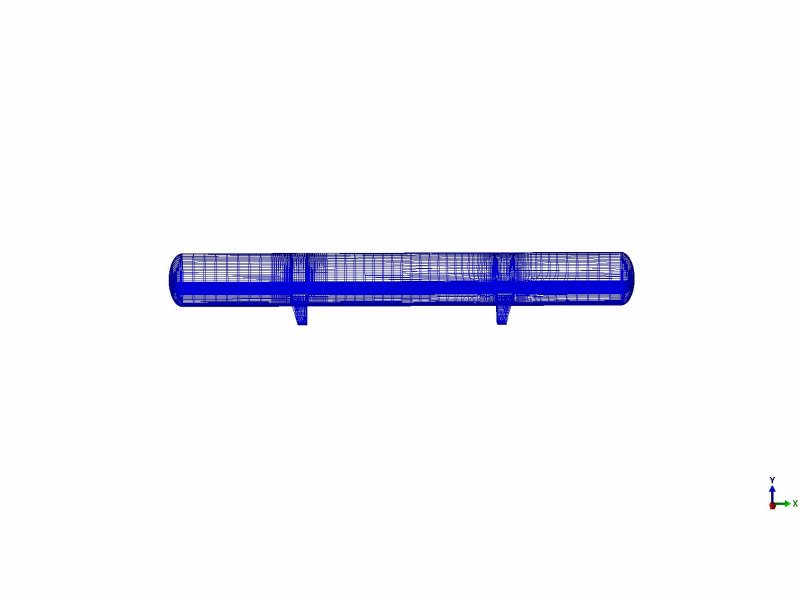

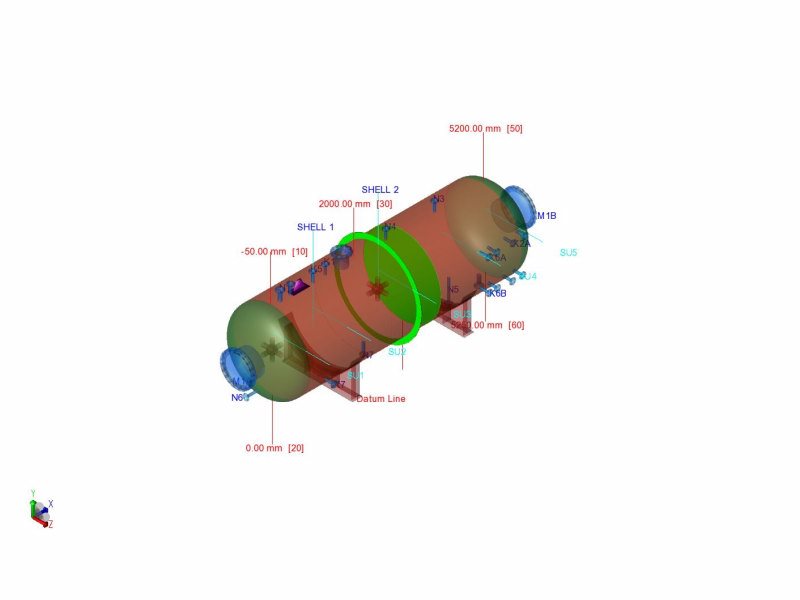

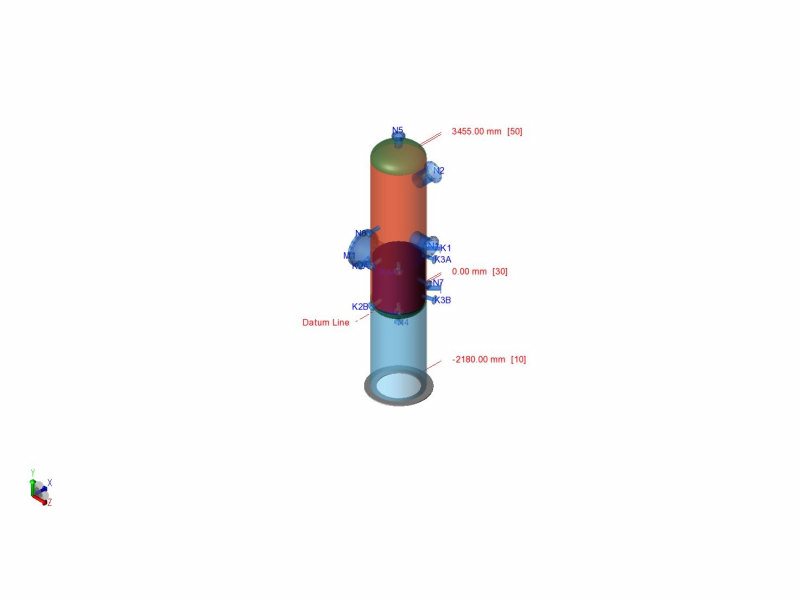

PV Elite, basınçlı kaplar ve ısı değiştiricilerinin tasarımı ve kodlara uygun analizinde global ölçekte kullanılan kapsamlı bir yazılımdır. ASME, EN gibi uluslararası standartlara uygun olarak hesaplamalar gerçekleştirir. Hem tasarım hem doğrulama aşamasında kullanılır ve projelere güvenilir çözümler sunar.
Baytek Mühendislik olarak, özellikle basınçlı kap ve ısı değiştirici projelerimizin tasarım ve analiz süreçlerinde PV Elite yazılımını aktif şekilde kullanmaktayız. Kod uyumlu hesaplarımızda bu yazılımdan elde ettiğimiz raporları müşterilerimize sunarak projelerimizin kalite ve güvenilirliğini belgelemekteyiz.
Boru Gerilme Analizi: Güvenli ve Verimli Borulama Sistemleri İçin Temel Yaklaşım
Boru Gerilme Analizi Nedir?
Boru gerilme analizi, bir boru sisteminin iç basınç, sıcaklık değişimleri, ağırlık ve dış kuvvetler gibi çeşitli yükler altındaki davranışını değerlendiren mühendislik disiplinidir. Bu analiz, sistemin güvenliğini, dayanıklılığını ve ilgili standartlara uygunluğunu sağlamayı hedefler.
Neden Önemlidir?
– Yapısal Bütünlük: Aşırı gerilme, yorulma veya deformasyon nedeniyle oluşabilecek arızaları önler.
– Tasarım Optimizasyonu: Malzeme ve montaj maliyetlerini minimize ederken, sistemin verimli çalışmasını sağlar.
– Standartlara Uygunluk: ASME B31.3, API, EN 13480 gibi ulusal ve uluslararası standartlara uyumu garanti eder.
– Ekipman Koruması: Pompa, türbin, basınçlı kap gibi bağlı ekipmanlara gelen yüklerin kabul edilebilir sınırlar içinde kalmasını sağlar.
Hangi Durumlarda Gerekli?
– Yüksek Sıcaklık veya Basınç: 150°C üzeri sıcaklıklar veya yüksek basınçlı sistemler.
– Kritik Ekipman Bağlantıları: Pompa, ısı değiştirici, basınçlı kap gibi ekipmanlarla bağlantılı hatlar.
– Büyük Çaplı Borular: Dış çap/et kalınlığı oranı yüksek olan borular.
– Çevresel Etkiler: Yer altı/yer üstü geçişleri, rüzgar, deprem gibi dış etkenlerin olduğu sistemler.
– Titreşimli Sistemler: Akustik veya mekanik titreşimlerin bulunduğu hatlar.
Hangi Yükler Analiz Edilir?
– Birincil Yükler: Boru, akışkan, yalıtım ve ekipman ağırlıkları ile iç basınç.
– İkincil Yükler: Sıcaklık değişimlerinden kaynaklanan termal genleşmeler.
– Olağanüstü Yükler: Rüzgar, deprem, titreşim, su darbesi gibi nadir fakat etkili yükler.
Analiz Süreci
1. Veri Toplama: Boru geometrisi, malzeme özellikleri, çalışma koşulları ve destek noktaları belirlenir.
2. Modelleme: CAESAR II, AutoPIPE, ANSYS gibi yazılımlar kullanılarak 3D model oluşturulur.
3. Analiz: Statik ve dinamik yükler altında sistemin davranışı simüle edilir.
4. Değerlendirme: Hesaplanan gerilmeler, standartlara göre değerlendirilir.
5. Optimizasyon: Destek yerleri, genleşme döngüleri gibi tasarım unsurları optimize edilir.
6. Dokümantasyon: Analiz sonuçları ve öneriler raporlanır.
Kullanılan Standartlar ve Yazılımlar
– Standartlar: ASME B31.1, B31.3, EN 13480, API 610, API 617.
– Yazılımlar: CAESAR II, AutoPIPE, ANSYS, ROHR2.
Sonuç
Boru gerilme analizi, endüstriyel tesislerin güvenli, verimli ve uzun ömürlü çalışmasını sağlamak için vazgeçilmez bir mühendislik uygulamasıdır. Doğru analiz ve tasarım ile sistem arızaları önlenir, bakım maliyetleri düşer ve operasyonel süreklilik sağlanır.
